혼자 공부하는 네트워크 책을 읽으면서 배운 점을 정리합니다.

네트워크 계층에서 IP가 핵심이었다면, 전송 계층에서는 TCP와 UDP가 핵심이다. 이 두 프로토콜은 각각 신뢰성과 속도라는 서로 다른 목적을 가지고 있으며, 패킷의 최종 목적지인 프로세스까지 데이터를 전달하는 역할을 한다. 이 글에서는 TCP와 UDP의 동작 원리와 차이점, 그리고 TCP의 연결 관리와 제어 메커니즘을 다룬다.

1️⃣ 전송 계층의 역할

포트를 통한 프로세스 식별

1-1 포트 번호의 필요성

IP 주소와 MAC 주소는 패킷을 송수신하는 호스트를 특정할 수 있다. 그러나 패킷의 최종 송수신 대상은 호스트가 아니라 호스트가 실행하는 프로세스이다. 하나의 호스트는 웹 브라우저, 게임, 채팅 프로그램 등 다양한 프로세스를 동시에 실행할 수 있으며, 네트워크를 통해 주고받는 패킷은 최종적으로 이러한 프로세스에 전달되어야 한다.

네트워크 패킷을 주고받는 프로세스에는 포트(Port) 번호가 할당된다. IP 주소와 포트 번호의 조합을 통해 특정 호스트가 실행하는 특정 프로세스를 식별할 수 있다.

1-2 포트 번호의 구조

TCP와 UDP 헤더는 모두 송신지 포트 번호와 수신지 포트 번호 필드를 포함한다. 포트 번호는 16비트로 표현되어 총 65536개(0~65535번)를 사용할 수 있으며, 번호 범위에 따라 3가지 종류로 구분된다.

잘 알려진 포트 예시

등록된 포트 예시

1-3 포트의 실사용 사례

서버로 동작하는 프로그램은 주로 잘 알려진 포트나 등록된 포트를 사용한다. MySQL 데이터베이스 서버는 3306번 포트를, 웹 서버는 80번(HTTP) 또는 443번(HTTPS) 포트를 사용한다.

# Apache HTTP 서버 설정 예시
Listen 80

<IfModule ssl_module>
    Listen 443
</IfModule>

클라이언트로 동작하는 프로그램은 동적 포트 범위 내에서 임의의 포트 번호를 자동으로 할당받는다. 웹 브라우저로 웹사이트에 접속할 때 브라우저는 동적 포트를 할당받아 서버의 80번 또는 443번 포트와 통신한다.

💡 NAT와 NAPT

NAT(Network Address Translation)는 공인 IP 주소와 사설 IP 주소 간 변환을 위한 기술이다. 사설 네트워크 내의 호스트가 외부와 통신하기 위해서는 공인 IP 주소로 변환이 필요하다.

NAPT(Network Address Port Translation)는 포트 번호까지 함께 변환하는 NAT의 일종이다. 여러 사설 IP 주소가 하나의 공인 IP 주소를 공유할 수 있도록 하여, 공인 IP 주소 부족 문제를 개선하는 기술로 활용된다.

• 사설 IP:포트 ↔ 공인 IP:포트
• N개의 사설 IP를 1개의 공인 IP로 관리 가능

2️⃣ TCP와 UDP의 특징

신뢰성과 연결 방식

2-1 TCP와 UDP의 기본 특성

TCP와 UDP는 전송 계층의 대표적인 프로토콜이지만 서로 다른 특성을 가진다.

TCP는 패킷을 주고받기 전에 연결 수립 과정을 거치며, 연결 수립 이후 신뢰성 보장을 위해 상태 관리, 흐름 제어, 오류 제어, 혼잡 제어 등의 기능을 제공한다. 패킷 송수신이 완료되면 연결을 종료한다.

UDP는 연결 수립이나 종료 단계를 거치지 않으며, 신뢰성을 높이기 위한 기능도 제공하지 않는다. 따라서 패킷 유실 없는 송수신이 필요하면 TCP를, 빠른 송수신이 필요하면 UDP를 선택하는 것이 유리하다.

2-2 UDP 헤더 구조

UDP 헤더는 단순한 구조를 가진다.

UDP 헤더는 사실상 IP 헤더를 감싸는 일종의 껍데기와 같다. 최소한의 정보만 제공하여 오버헤드가 작고 빠른 전송이 가능하다.

2-3 TCP 헤더 구조

TCP 헤더는 UDP보다 훨씬 많은 필드를 포함한다. 연결 수립과 종료, 신뢰성 보장을 위한 다양한 기능을 제공하기 때문이다.

주요 필드

순서 번호 (Sequence Number)

• TCP 세그먼트의 올바른 송수신 순서를 보장하기 위해 세그먼트 첫 바이트에 매겨진 번호
• 현재 주고받는 세그먼트가 데이터의 몇 번째 바이트에 해당하는지 식별

확인 응답 번호 (Acknowledgment Number)

• 상대 호스트가 보낸 세그먼트에 대한 응답
• 다음으로 수신하길 기대하는 순서 번호
• 일반적으로 올바르게 수신한 순서 번호 + 1로 설정

💡 순서 번호와 확인 응답 번호의 관계

// 호스트 A가 순서 번호 100인 세그먼트 전송
segment.sequenceNumber = 100;

// 호스트 B가 올바르게 수신 후 응답
responseSegment.acknowledgmentNumber = 101;  // 다음 받을 번호
responseSegment.setACKFlag(true);  // ACK 플래그 설정

TCP의 신뢰성 보장은 대부분 확인 응답 번호를 통해 이루어진다.

제어 비트 (Control Bits)

• 현재 세그먼트에 대한 부가 정보를 나타내는 플래그
• 8비트로 구성되며 각 비트가 서로 다른 의미를 가짐

3️⃣ TCP의 연결 관리

TCP 연결 수립: 3-way-handshake

3-1 연결 과정 설명

TCP의 연결 수립은 쓰리 웨이 핸드셰이크(3-way Handshake)를 통해 이루어진다. 이는 세 단계로 이루어진 TCP 연결 수립 과정을 의미한다.

1단계: SYN 세그먼트 전송 (A → B)

• 호스트 A가 SYN 비트를 1로 설정한 세그먼트를 호스트 B에게 전송
• 세그먼트의 순서 번호에 호스트 A의 순서 번호 포함

2단계: SYN+ACK 세그먼트 전송 (B → A)

• 호스트 B가 SYN과 ACK 비트를 모두 1로 설정한 세그먼트를 전송
• 호스트 B의 순서 번호와 1단계 세그먼트에 대한 확인 응답 번호 포함

3단계: ACK 세그먼트 전송 (A → B)

• 호스트 A가 ACK 비트를 1로 설정한 세그먼트를 전송
• 호스트 A의 순서 번호와 2단계 세그먼트에 대한 확인 응답 번호 포함

💡 액티브 오픈과 패시브 오픈

• 액티브 오픈(Active Open): 처음 연결을 시작하는 과정 (주로 클라이언트)
• 패시브 오픈(Passive Open): 연결 요청을 수신한 뒤 연결을 수립하는 과정 (주로 서버)

SYN 비트가 설정된 패킷을 처음 보내는 호스트가 액티브 오픈을 수행하는 호스트이다.

3-2 실제 패킷 분석을 통한 예시

1단계: SYN 세그먼트

Source Port: 49859 (동적 포트)
Destination Port: 80 (HTTP)
Sequence Number: 3588415412
Flags: SYN=1

클라이언트가 동적 포트 49859를 할당받아 HTTP 서버(80번 포트)에 연결 요청을 보낸다.

2단계: SYN+ACK 세그먼트

Source Port: 80
Destination Port: 49859
Sequence Number: 697411256
Acknowledgment Number: 3588415413
Flags: SYN=1, ACK=1

서버가 자신의 순서 번호를 보내고, 클라이언트가 보낸 순서 번호에 1을 더한 확인 응답 번호를 설정한다.

3단계: ACK 세그먼트

Source Port: 49859
Destination Port: 80
Sequence Number: 3588415413
Acknowledgment Number: 697411257
Flags: ACK=1

클라이언트가 서버의 순서 번호에 1을 더한 확인 응답 번호로 응답하면 연결이 수립된다.

TCP의 제어 메커니즘

3-3 재전송을 통한 오류 제어

TCP는 전송 과정에서 잘못된 세그먼트가 있을 경우 재전송을 통해 오류를 제어한다. 재전송이 발생하는 상황은 크게 2가지이다.

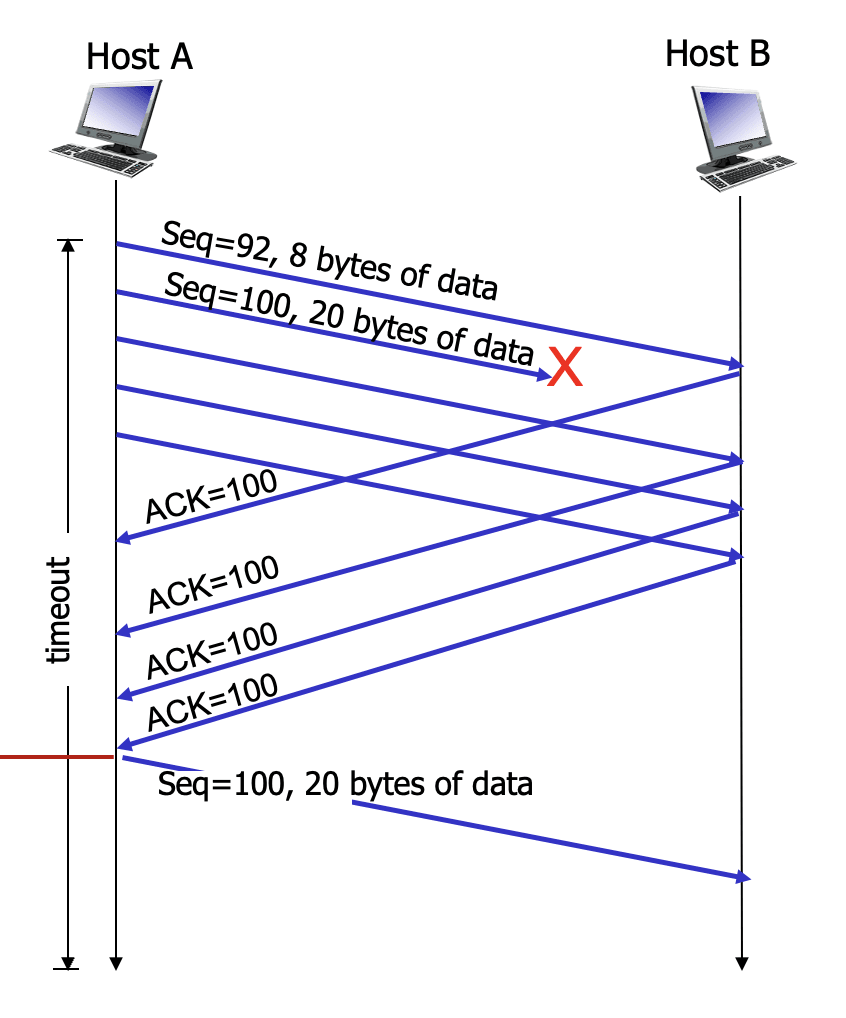

중복된 ACK 세그먼트 수신

송신한 세그먼트의 일부가 전송 중 유실되면 수신 측은 계속해서 같은 확인 응답 번호를 보낸다.

중복된 ACK를 받으면 송신 측은 해당 세그먼트를 재전송한다.

타임아웃 발생

TCP는 재전송 타이머(Retransmission Timer)를 사용한다. 세그먼트를 전송할 때마다 타이머를 시작하고, 타임아웃 시점까지 ACK를 받지 못하면 세그먼트를 재전송한다.

💡 파이프라이닝 전송

기본적으로 TCP는 순서 번호를 보내고 확인 응답을 받는 과정을 반복한다. 그러나 이는 비효율적이므로, 현대 TCP는 파이프라이닝(Pipelining) 방식을 사용한다.

• 기존 방식: 한 번에 하나의 세그먼트만 송수신
• 파이프라이닝: 확인 응답을 받기 전에 여러 세그먼트를 연속으로 전송

파이프라이닝을 통해 네트워크 대역폭을 효율적으로 활용할 수 있다.

3-4 흐름 제어

흐름 제어(Flow Control)는 수신 호스트가 한 번에 처리할 수 있을 만큼만 전송하는 것을 의미한다. 송신 호스트가 수신 호스트의 처리 속도를 고려하여 송수신 속도를 균일하게 맞추는 기능이다.

수신 윈도우

TCP 헤더의 윈도우(Window) 필드에는 수신 호스트가 한 번에 처리할 수 있는 수신 윈도우(Receiver Window) 크기가 명시된다.

수신 호스트: "나는 한 번에 8192바이트를 처리할 수 있어"
             ↓ (윈도우 필드로 전달)
송신 호스트: "그럼 8192바이트 이하로만 보내겠어"

수신 윈도우 크기는 TCP 수신 버퍼의 크기에 의해 결정된다. 수신 버퍼는 수신된 세그먼트가 애플리케이션 프로세스에 의해 읽히기 전에 임시 저장되는 공간이다.

3-5 혼잡 제어

혼잡(Congestion)이란 많은 트래픽으로 인해 패킷의 처리 속도가 느려지거나 유실될 수 있는 상황을 의미한다. 혼잡 제어(Congestion Control)는 네트워크의 혼잡 정도에 따라 전송량을 조절하는 기능이다.

혼잡 감지

송신 호스트는 다음 상황에서 네트워크 혼잡을 감지한다.

• 중복된 ACK 세그먼트 도착
• 타임아웃 발생

혼잡 윈도우

혼잡 윈도우(Congestion Window)는 혼잡 없이 전송할 수 있을 정도의 양을 나타낸다.

• 큰 혼잡 윈도우: 한 번에 전송할 수 있는 세그먼트 수가 많음
• 작은 혼잡 윈도우: 네트워크가 혼잡하여 전송할 수 있는 세그먼트 수가 적음

AIMD 알고리즘

AIMD(Additive Increase/Multiplicative Decrease)는 가장 기본적인 혼잡 제어 알고리즘이다.

• 증가: 혼잡이 감지되지 않으면 혼잡 윈도우를 1씩 선형적으로 증가
• 감소: 혼잡이 감지되면 혼잡 윈도우를 절반으로 감소

💡 RTT (Round Trip Time)

RTT는 패킷을 보내고 그에 대한 응답을 수신하기까지의 시간이다. AIMD는 RTT마다 혼잡 윈도우를 1씩 증가시킨다고 표현할 수 있다.

• 네트워크 성능 측정의 중요한 지표
• ping 명령어로 RTT 확인 가능

혼잡 윈도우는 AIMD에 따라 톱니 모양으로 변화한다. 네트워크 상태에 따라 적응적으로 전송량을 조절하여 네트워크 효율성을 높인다.

TCP 연결 종료: 포 웨이 핸드셰이크

3-6 포 웨이 핸드셰이크 과정

TCP 연결 종료는 송수신 호스트가 각자 한 번씩 FIN과 ACK를 주고받으며 이루어진다. 4개의 단계를 거친다는 점에서 포 웨이 핸드셰이크(Four-way Handshake)라고 부른다.

1단계: FIN 세그먼트 전송 (A → B)

• 호스트 A가 FIN 비트를 1로 설정한 세그먼트를 전송

2단계: ACK 세그먼트 전송 (B → A)

• 호스트 B가 ACK 세그먼트로 응답

3단계: FIN 세그먼트 전송 (B → A)

• 호스트 B가 FIN 세그먼트를 전송

4단계: ACK 세그먼트 전송 (A → B)

• 호스트 A가 ACK 세그먼트로 응답

💡 액티브 클로즈와 패시브 클로즈

• 액티브 클로즈(Active Close): 먼저 연결 종료를 요청하는 호스트의 동작
• 패시브 클로즈(Passive Close): 연결 종료 요청을 받아들이는 호스트의 동작

FIN 세그먼트를 먼저 보내는 호스트가 액티브 클로즈를 수행한다.

TCP 상태 관리

3-7 TCP 상태의 개념

TCP는 상태를 유지하고 관리하는 프로토콜이라는 점에서 스테이트풀 프로토콜(Stateful Protocol)이라고 부른다. 상태(State)란 현재 어떤 통신 과정에 있는지를 나타내는 정보이다.

TCP의 상태 정보는 네트워크 명령어(netstat, ss 등)를 통해 확인할 수 있으며, 현재 TCP 송수신 현황을 판단하고 디버깅에 활용할 수 있다.

$ netstat -a -p tcp
Proto Local Address      Foreign Address     State
tcp4  10.11.12.13.53625  123.123.123.123     ESTABLISHED
tcp4  10.11.12.13.50102  123.123.123.127     TIME_WAIT
tcp4  localhost.16107    *.*                 LISTEN

3-8 TCP 상태 분류

TCP 상태는 연결 단계에 따라 3가지로 분류할 수 있다.

연결 수립 전 상태

서버는 일반적으로 LISTEN 상태에서 클라이언트의 연결 요청을 기다린다.

연결 수립 과정 상태

연결 종료 과정 상태

3-9 CLOSING 상태

CLOSING 상태는 양쪽 호스트가 동시에 FIN을 보내는 특수한 상황에서 발생한다.

• 서로 FIN 세그먼트를 보내고 받음
• 각자 ACK 세그먼트를 보냄
• 아직 자신의 FIN에 대한 ACK를 받지 못한 상태

이는 드문 경우이지만, 양쪽에서 동시에 연결 종료를 시도할 때 발생할 수 있다.

4️⃣ 정리

• TCP와 UDP는 각각 신뢰성과 속도라는 서로 다른 목표를 가진 프로토콜이다.
  • TCP는 3-way-handshake를 통한 연결 수립, 순서 번호와 확인 응답 번호를 통한 신뢰성 보장, 흐름·오류·혼잡 제어를 통한 안정적인 전송, 그리고 4-way-handshake를 통한 안전한 연결 종료를 제공한다.
  • UDP는 최소한의 기능만 제공하여 빠른 전송이 가능하다.

포트 번호를 통한 프로세스 식별은 TCP와 UDP 모두가 제공하는 전송 계층의 핵심 기능이다. 이를 통해 네트워크 패킷은 호스트를 넘어 최종 목적지인 애플리케이션 프로세스까지 정확히 전달될 수 있다.
